kClient HTML Help: INSTALACJA KARTY KKO - PROCEDURA INICJALIZACJI POŁĄCZENIA LINK 2xKKO

W celu właściwego ustawienia 2 kart (tylko KKOv3) do współpracy w trybie LINK 2xKKO należy wykonać następujące czynności:

1. Włożyć do magazynu centrali obie karty KKO (karty mają fabrycznie wyłączoną opcję LINK).
2. Włożyć kabel sieci Ethernet tylko do karty MASTER.
3. Wywołać program kCLient (wersja minimum X.18).
4. Wybrać poziom dostępu "Administrator" lub "Nadzorca", zatwierdzić hasło.
   Uwaga! Nie logować się!
5. Wybrać opcję "Ustawienia"->"Komunikacja".
6. Nacisnąć klawisz "Szukaj IP Xport".
7. Nastąpi wyszukanie urządzenia XPORT, pojawią się bieżące nastawy urządzenia (karta Master).
8. W razie potrzeby zmienić nastaway (najlepiej wybrać "sztywny" adres IP z zakresu danej podsieci).
9. Zatwierdzić zmiany poprzez opcję "Zapisz XPORT" lub przez "Opuść".
10. Teraz pojawia się możliwość wyszukania karty SLAVE w przypadku pracy z tandemem 2xKKO.

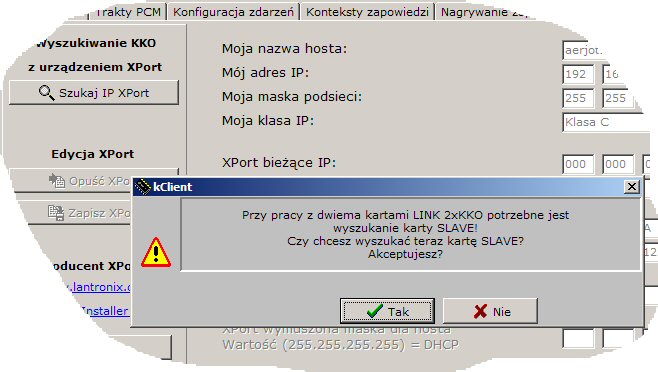

11. Program proponuje wyszukanie karty SLAVE. Jeżeli chcemy pracować z linkiem, musimy zaakceptować wybór - klawisz TAK.

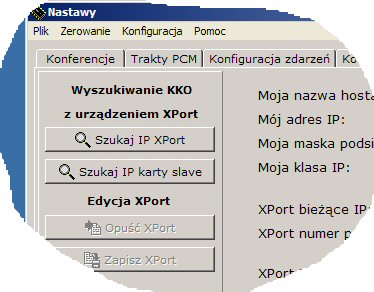

12. Pojawia się nowy klawisz "Szukaj IP karty SLAVE".

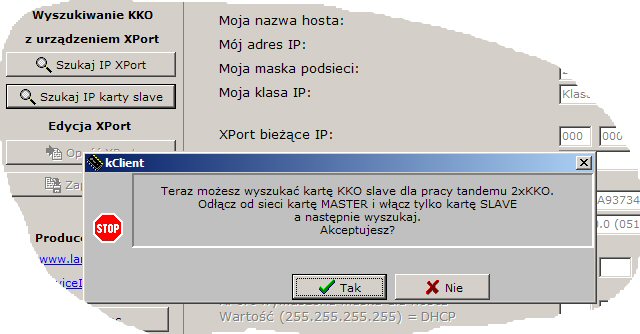

13. Po naciśnięciu klawisza poszukiwania karty Slave pojawia się nastepujące okienko informacyjne:





14. Zgodnie z zaleceniem, należy teraz wyłączyć kabel sieciowy z karty MASTER i podłączyć tylko kartę SLAVE.
15. Po włożeniu kabla do karty należy nacisnąć klawisz RESET na krawędzi karty i odczekać parę sekund.
16. Następnie należy nacisnąć przycisk poszukiwania karty SLAVE w programie kClient.
17. Po wyszukaniu karty Slave, podobnie jak dla karty Master, dobrze jest ustawić sztywny adres IP karty Slave tak aby każdorazowo nie był on nadawany przez serwer DHCP.
18. Teraz można zamknąć okienko "Komunikacja" w "Nastawach" i wrócić do okienka głównego.

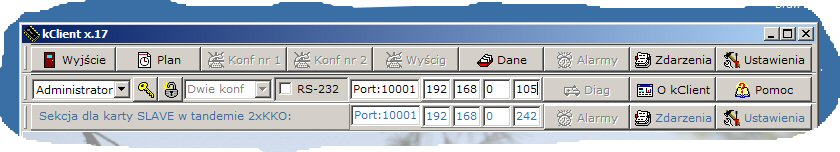

19. Jak widać pojawia się w tym przypadku nowa dodatkowa linia przycisków na górze okna. Linia ta dotyczy karty SLAVE i umożliwia bezpośrednie wywołanie "Nastaw", "Alarmów" i "Zdarzeń" dla karty Slave. Dla odróżnienia przyciski dotyczące karty Slave oznaczono niebieskim kolorem. Widoczne są również parametry połączenia dla obu kart : Master i Slave. Parametry te można zmieniać, edytować w przypadku chęci dokonania zmian w ustawieniach.





20. Teraz można przejść do etapu pierwszego logowania na obu kartach. De facto zalogowanie następuje tylko na karcie Master, karta Slave jest odpytywana tylko w czasie trwania konferencji oraz na żądanie odczytu "Alarmów" i "Zdarzeń" oraz przy edytowaniu "Ustawień".
21. Przed zalogowaniem należy podłączyć do sieci obie karty : zarówno Master jak i Slave.
22. Teraz należy zalogować się (do karty Master) i po zalogowaniu wywołać opcję "Ustwienia"->"Konferencje".

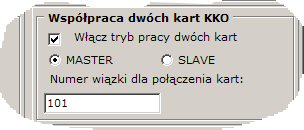

23. Należy zaznaczyć opcję "Współpraca dwóch kart", wpisać numer połączenia i wysłać dane do karty Master. Połączenie to będzie automatycznie nawiązywane przez kartę Master i używane do zestawiania wspólnej konferencji głosowej pomiędzy obiema kartami.





24. Następnie należy zamknąć okno "Ustawień" na karcie Master i przejść do analogicznego okienka karty Slave. Realizujemy to przez naciśnięcie niebieskiego przycisku "Ustawienia" dotyczącego karty Slave. Dla odróżnienia tło aplikacji w okienkach dla karty Slave jest nieco innego koloru.

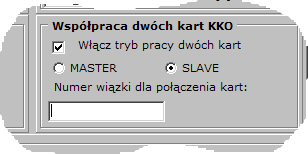

25. Tutaj, podobnie jak dla karty Master włączamy opcję "Współpraca dwóch kart" i nie wpisujemy numeru połaczenia. Jest to trktowane jak wybranie trybu Slave w połączeniu. Naturalnie tak jak poprzednio, dane należy przesłać do karty.
26. W ten sposób, po zamknięciu okienka nastaw karty Slave, połaczenie zostało skonfigurowane. Aby używać rozszerzonej konferencji należy wybrać konferencję nr 1 (konf. nr 2 jest standardowa). W konferencji program kClient automatycznie rozsyła wywołania do obu zadeklarowanych kart oraz odpytuje obie karty o stan konferencji.
